一、 电量板适用范围
海龙一号24V7串普通锂电池
二、 电量板规格
1.1 PCBA外形尺寸
长 * 宽 * 高 ：33*20.4*1.6
1.2； PCB板参数
序号 | 项目 | 描述 |
1 | 材料 | FR-4 |
2 | 尺寸 | 33mm*20.4mm |
3 | 厚度 | 1.6mm±0.1mm |
4 | 结构 | 双面板 |
5 | 防火 | UL 94 V-0 |

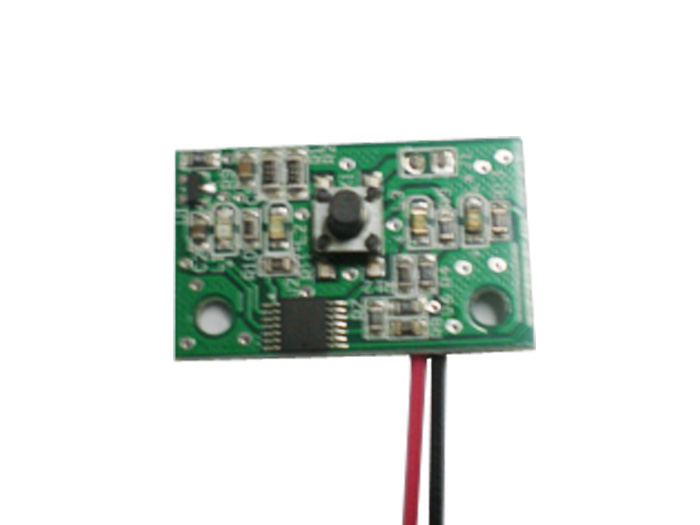

三、 电量板实图
四、 检测规格
4.1 所需设备
可调电源（0-60v）一台
4.2检测方法
电源“+” “-” 与J1”+” “-“ 相连。按下按钮，调节电源中的电压参数对应下表的几个值，观察指示灯亮的个数。
4.2.1电量与相对应灯亮个数关系：
序号 | 电压参考值 | 灯对应亮个数 |
1 | 2.5V(常亮) | 红色LED灯 |
2 | 20v±0.5v | 第一个绿灯 |
3 | 25.5V±0.5v | 第二个绿灯 |
4 | 27.5V±0.5v | 第三个绿灯 |
4.2.2指示灯的电压值误差可以控制在±0.5v以内
五、是否可以定制
各个指示灯的电压值及开关高度可以特殊定制
