一、 电量板适用范围
顺轮一号36V10串普通锂电池
二、 电量板规格
1.1 PCBA外形尺寸
长 * 宽 * 高 ：55.3*14 *1.6
1.2； PCB板参数
|
序号 |
项目 |
描述 |
|
1 |
材料 |
FR-4 |
|
2 |
尺寸 |
55.3mm*14mm |
|
3 |
厚度 |
1.6mm±0.1mm |
|
4 |
结构 |
双面板 |
|
5 |
防火 |
UL 94 V-0 |
三、 电量板实图

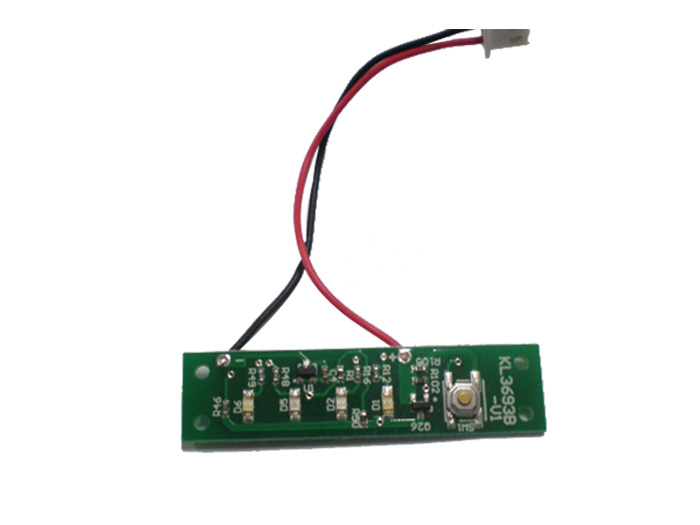

A面

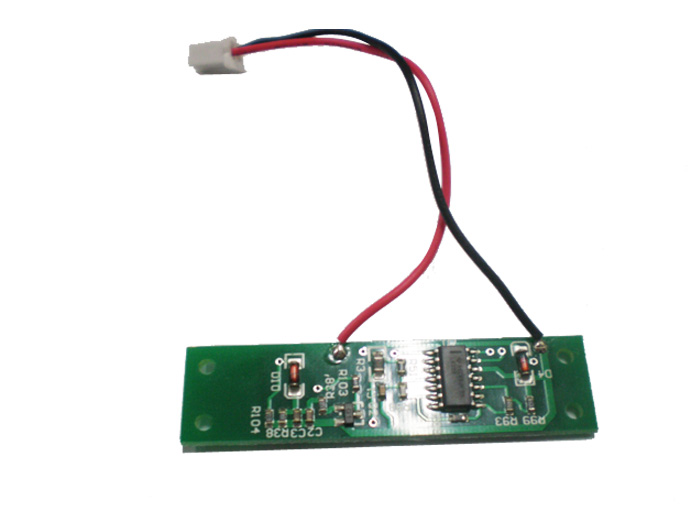

B面
四、 检测规格
4.1 所需设备
可调电源（0-60v）一台
4.2检测方法
电源“+” “-” 与J1”+” “-“ 相连。按下按钮，调节电源中的电压参数对应下表的几个值，观察指示灯亮的个数。
4.2.1电量与相对应灯亮个数关系：
|
序号 |
电压参考值 |
灯对应亮个数 |
|
1 |
31.2v±0.5v |
红色LED灯 |
|
2 |
36.5v±0.5v |
第一个绿灯 |
|
3 |
37.3V±0.5v |
第二个绿灯 |
|
4 |
38.7V±0.5v |
第三个绿灯 |
4.2.2.指示灯的电压值误差可以控制在±0.5v以内
4.2.3.显示板具有延时功能，按钮按一下后，指示灯延时3S后熄灭
五、是否可以定制
各个指示灯的电压值及开关高度可以特殊定制
