一、 电量板适用范围
海豚二号36V普通锂电池
二、 电量板规格
1 . 灯板规格
长 *宽 *高 ：45.3*22.2*7 （主板）
长* 宽 *高 ：35.4*19*9 （指示板）
1.2 PCB板参数
序号 | 项目 | 描述 |
1 | 材料 | FR-4 |
2 | 尺寸 | 45mm*22mm |
3 | 厚度 | 1.5mm±0.1mm |
4 | 结构 | 双面板 |
5 | 防火 | UL 94 V-0 |
三、电量板实图

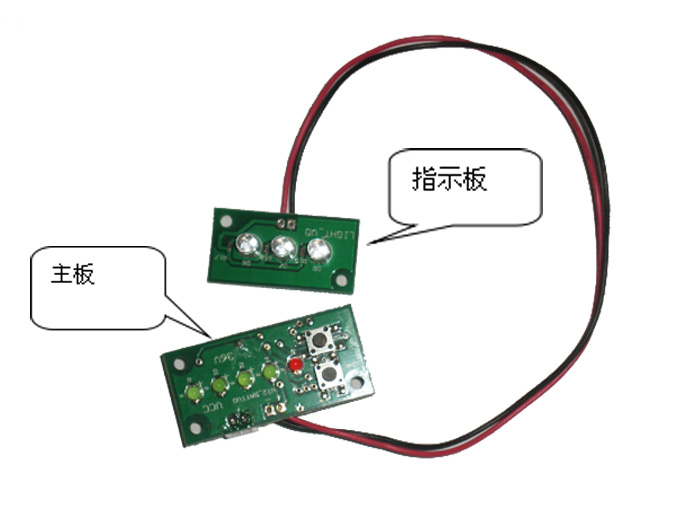

A面

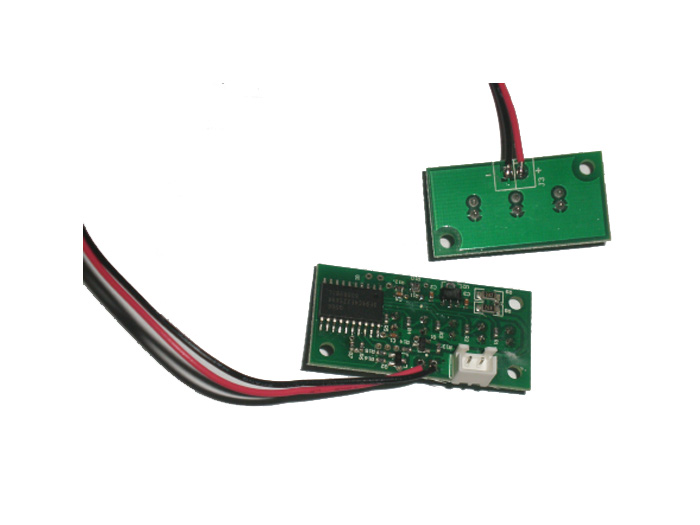

B面
四、 检测规格
4.1 所需设备
可调电源（0-60v）一台
4.2检测方法
电源“+” “-” 与J1”+” “-“ 相连。按下按钮，调节电源中的电压参数对应下表的几个值，观察指示灯亮的个数。
4.2.1电量与相对应灯亮个数关系：
序号 | 电压参考值 | 灯对应亮个数 |
1 | 19v±0.8v | 红色LED灯 |
2 | 32V±0.8v | 第一个绿灯 |
3 | 34±0.8v | 第二个绿灯 |
4 | 36.5v±0.8v | 第三个绿灯 |
5 | 38.5v±0.8v | 第四个绿灯 |
4.2.2 相对应指示灯（白发红）的数值：
电压8V按一次开关灯闪烁，按二次常亮，按三次关闭
4.2.3指示灯的电压值误差可以控制在±0.8v以内
五、是否可以定制
各个指示灯的电压值及开关高度可以特殊定制
