海豚一号36V锂电池电量显示板技术规格书

一、 电量板适用范围

 海豚一号36V10串普通锂电池


二、 电量板规格

1 . 灯板规格

 1.1 PCBA外形尺寸

  长 * 宽 * 高 :63.1*14*1.0

 1.2 PCB板参数

序号

项目

描述

1

材料

FR-4

2

尺寸

63.1mm*14mm

3

厚度

1.0mm±0.1mm

4

结构

双面板

5

防火

UL 94 V-0


三、 电量板实图

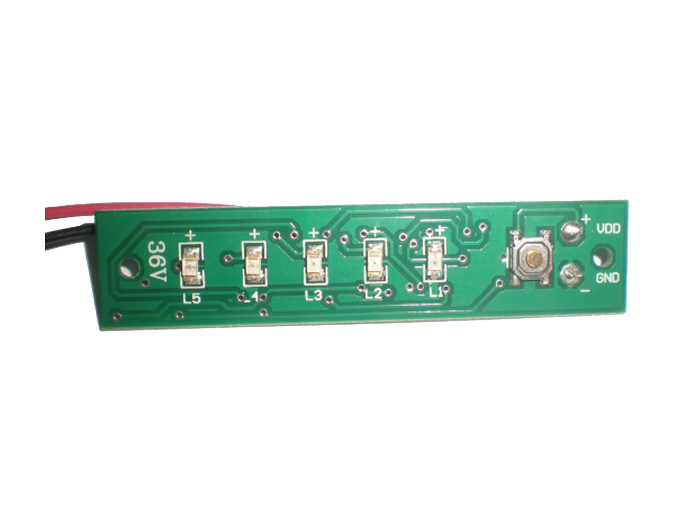

A面

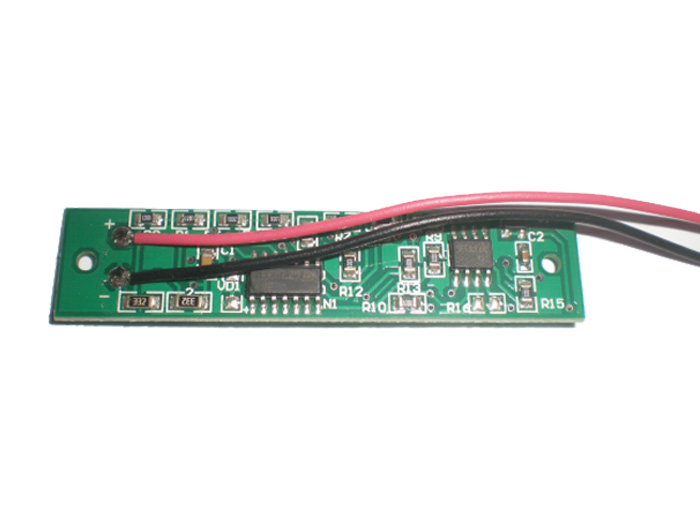

B面

四、 检测规格


4.1 所需设备

     可调电源(0-60v)一台

4.2检测方法

电源“+” “-” 与J1”+” “-“ 相连。按下按钮,调节电源中的电压参数对应下表的几个值,观察指示灯亮的个数。

4.2.1电量与相对应灯亮个数关系:


序号

电压参考值

灯对应亮个数

1

29.1v±0.5v

红色LED灯

2

32.2v±0.5v

第一个绿灯

3

34V±0.5v

第二个绿灯

4

36.1V±0.5v

第三个绿灯

5

39.7V±0.5v

第四个绿灯


4.2.2指示灯的电压值误差可以控制在±0.5v以内


五、是否可以定制

各个指示灯的电压值可以特殊定制
